Od modelu 3D do prób technologicznych — jak powstaje forma ciśnieniowa

Model przestrzenny detalu stanowi jedynie punkt wyjścia w procesie przygotowania produkcji odlewniczej. Przekształcenie wizji konstruktora w działające narzędzie wymaga uwzględnienia szeregu zjawisk fizycznych i technicznych ograniczeń. Projekt musi zakładać zachowanie stopionego metalu w ułamkach sekund, opory przepływu oraz wahania termiczne. Rzeczywista forma potrzebuje precyzyjnie dobranych parametrów, by wygenerowany plik CAD przestał być tylko teoretycznym kształtem. Wczesne zdefiniowanie tych zmiennych decyduje o jakości detali i bezpiecznej eksploatacji sprzętu na maszynie odlewniczej.

Geometria formy a specyfika odlewanego detalu

Kształt wnęki formującej rzadko odwzorowuje dokładnie docelowe wymiary produktu. Skurcz liniowy stopów aluminium wynosi od 1,1 do 1,6 procent, co zmusza konstruktorów do odpowiedniego powiększenia geometrii gniazda. Obliczenia te uwzględniają różnice w stygnięciu masywnych węzłów i cienkich żeber. Właściwe zaplanowanie naddatków stabilizuje ostateczne tolerancje wymiarowe po ostygnięciu wyrobu. Grubość poszczególnych ścian narzuca natomiast minimalne promienie zaokrągleń oraz kąty pochylenia. Optymalny dobór tych wielkości ułatwia sprawne uwalnianie gotowego elementu z bloku stali.

Linia podziału wpływa bezpośrednio na estetykę wyrobu oraz koszty obróbki wykańczającej. Miejsce styku połówek ustala się w sposób maskujący ewentualne wypływki na widocznych płaszczyznach zewnętrznych. Układ chłodzenia w formie ciśnieniowej odpowiada za ścisłą kontrolę temperatury, wymuszając równomierne odprowadzanie ciepła i przyspieszając krzepnięcie stopu. System wlewowy dba o laminarny transport płynnego metalu, minimalizując erozję powierzchni formujących. Prawidłowe odpowietrzenie wyrzuca gazy na zewnątrz układu, eliminując problem z powstawaniem pęcherzy w strukturze odlewu.

Podcięcia boczne i skomplikowane układy otworów narzucają wykorzystanie elementów ruchomych. Mechanizmy takie jak suwaki czy dedykowane wkładki pozwalają wyciągnąć detal z trudno dostępnych stref. Taka kinetyka wydłuża jednak pojedynczy cykl maszyny i komplikuje schematy smarowania. Dodatkowe części podnoszą ryzyko awarii, dlatego inżynierowie dokładnie analizują geometrię produktu, starając się maksymalnie uprościć konstrukcję.

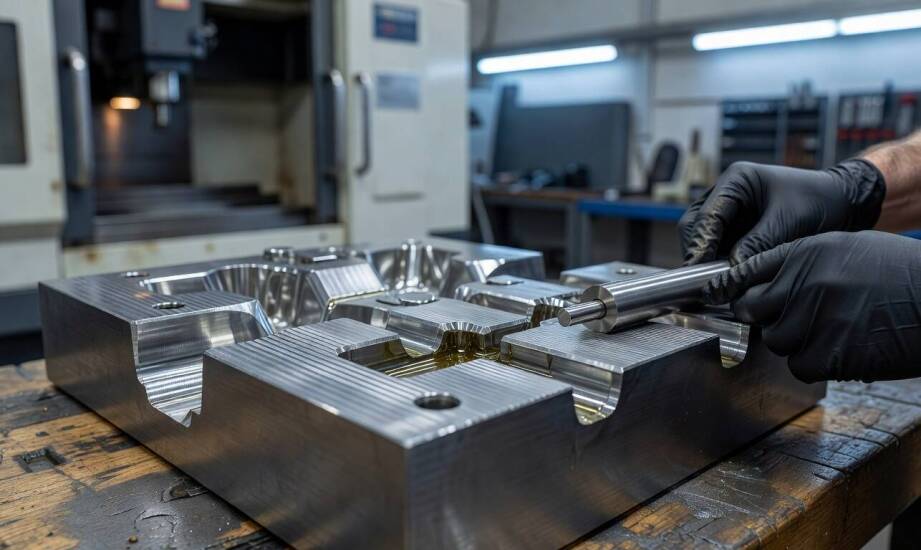

Od bloku stali do precyzyjnego narzędzia

Wytrzymałość narzędzia w ekstremalnych warunkach opiera się na parametrach użytych surowców. Stal narzędziowa do pracy na gorąco gatunku H13 zapewnia dużą odporność na zmęczenie cieplne oraz udary ciśnienia. Hartowany blok tego stopu z powodzeniem wytrzymuje dziesiątki tysięcy agresywnych wtrysków aluminium. Doświadczony producent form ciśnieniowych wyznacza ścieżki obróbcze tak, aby bezpiecznie uwalniać naprężenia kumulujące się w materiale. Utrzymanie reżimu technologicznego zapobiega mikropęknięciom korpusu podczas późniejszej pracy.

Kształtowanie twardego materiału łączy pracę różnego typu obrabiarek ubytkowych. Frezarki CNC realizują obróbkę zgrubną i wykańczającą głównych powierzchni, wybierając największe objętości materiału. Detale o ostrej geometrii lub głębokie kieszenie obrabia się na drążarkach EDM. Technologia elektroerozji wykorzystuje kontrolowane wyładowania do wypalania pożądanego kształtu wewnątrz hartowanej matrycy. Złożenie wyciętych rdzeni, wnęk i wypychaczy kończy mechaniczny etap powstawania sprzętu.

Próby technologiczne i ocena gotowości

Zakończenie montażu w narzędziowni otwiera kluczowy proces walidacji. Symulacje komputerowe dostarczają wielu danych, ale rzadko oddają wszystkie dynamiczne zmiany cieplne zachodzące na maszynie. Etap prób technologicznych służy weryfikacji zachowania metalu w warunkach przemysłowych. Próbne serie obnażają problemy z niedolaniem fragmentów ścian, przegrzewaniem wstawek czy zacieraniem się elementów suwakowych. To one wyznaczają konkretny zakres koniecznych poprawek.

Fizyczne korekty obejmują najczęściej zmianę przekrojów systemu wlewowego lub poszerzenie szczelin odpowietrzających. Inżynierowie kalibrują równolegle siły docisku, prędkości tłoka oraz czas chłodzenia w maszynie ciśnieniowej. Przedsiębiorstwo Metalform z Lgoty Górnej wykorzystuje te procedury przy wdrażaniu narzędzi dla sektora maszynowego. Połączenie projektowania, obróbki CNC i EDM z testami w zakładowej odlewni ułatwia sprawną weryfikację parametrów. Formę uznaje się za ukończoną dopiero wtedy, gdy ustabilizowany proces gwarantuje seryjne generowanie pozbawionych wad detali aluminiowych.
